第一部分:标准体系架构与等级划分机制差异
1. 标准体系架构与等级划分机制差异

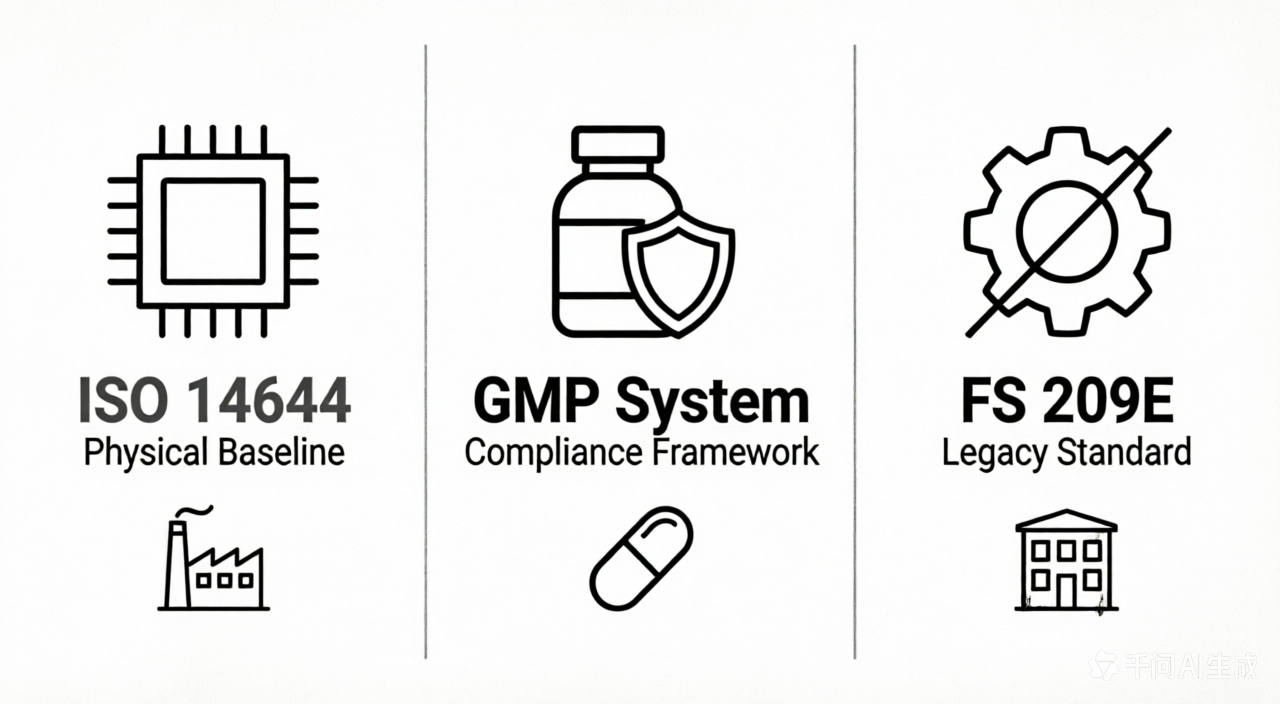

1.1 三大标准体系的核心定位差异
| 标准体系 | 核心定位 | 技术特征 | 适用场景 |
|---|---|---|---|
| ISO 14644 | 物理环境基准标准 | 仅规定悬浮粒子浓度限值,不涉及微生物控制 | 电子、半导体、精密制造等工业洁净室 |
| GMP体系 | 合规性管理框架 | 粒子+微生物双指标控制,强调全流程可追溯性 | 制药、医疗器械、生物制品等受监管行业 |
| FS 209E | 历史遗留标准 | 2001年废止,但英制单位命名仍被行业沿用 | 老旧厂房改造、设备选型参考 |
1.2 等级映射关系的非线性特征
关键差异点:GMP的A/B级在静态下均对应ISO 5级,但动态要求存在本质区别:
| GMO等级 | 静态ISO等级 | 动态ISO等级 | 气流组织要求 | HVAC设计差异 |
|---|---|---|---|---|
| A级 | ISO 5 | ISO 5 | 单向流(0.36-0.54m/s) | 层流罩/FFU,风速精确控制 |
| B级 | ISO 5 | ISO 7/8 | 非单向流(40-60次/h) | 背景环境,换气次数设计 |
工程影响:A级区造价比B级区高2-3倍,主要差异在于动态监测系统、层流装置配置及验证成本。
2. 悬浮粒子控制策略的深度对比
2.1 EU GMP静态/动态双轨制的技术逻辑
EU GMP Annex 1(2022版)确立的"双状态"控制体系:
| 控制维度 | 静态(At-rest) | 动态(Operational) |
|---|---|---|
| 目的 | 验证基础设施固有能力 | 监控生产过程实际状态 |
| 测试条件 | 设备就位,无人员操作 | 正常生产,人员满负荷 |
| 验收标准 | 严格(ISO等级上限) | 宽松(允许10-100倍放宽) |
| 应用场景 | 新建/改造验收、年度再确认 | 日常生产环境监测 |
典型案例:B级区静态要求≥0.5μm粒子≤3,500个/m³(ISO 5),动态允许放宽至350,000个/m³(ISO 7),放宽倍数达100倍。
2.2 ≥5μm大粒子的控制意义
科学依据:≥5μm粒子是微生物的主要载体,其浓度与微生物污染风险呈指数相关。
| 标准 | ≥5μm控制策略 | 监管意图 |
|---|---|---|
| ISO 14644 | 可选监测(M描述符) | 提供灵活性 |
| EU GMP | 强制双粒径监测 | 强化微生物风险控制 |
| FDA cGMP | 风险评估决定 | 强调科学依据 |
2026版中国GMP趋势:征求意见稿已明确将双粒径监测扩展至C/D级洁净区,对标EU GMP Annex 1要求。
2.3 D级动态"不作规定"的工程解读
| 维度 | 技术含义 | 工程实践 |
|---|---|---|
| 法规层面 | 不设硬性限值,非无要求 | 企业需基于风险评估自定标准 |
| 设计层面 | 换气次数10-15次/h即可 | 无需配置在线粒子监测系统 |
| 验证层面 | 仅静态确认,动态可选 | 降低验证成本和周期 |
3. 微生物控制与环境监测体系差异
3.1 ISO与GMP的根本性差异
| 控制维度 | ISO 14644 | GMP体系 |
|---|---|---|
| 控制对象 | 仅悬浮粒子 | 粒子+微生物+内毒素 |
| 微生物限值 | 无直接规定 | 明确的CFU限值(浮游菌/沉降菌/表面菌) |
| 控制逻辑 | 通过粒子控制间接降低微生物 | 直接监测微生物负荷 |
| 监测频率 | 按ISO 14644-2规定 | 每批生产必须监测 |
3.2 EU GMP微生物限度要求(2022版)
| 洁净级别 | 浮游菌 (CFU/m³) | 沉降菌 (CFU/4h/皿) | 表面微生物 (CFU/接触碟) |
|---|---|---|---|
| A级 | <1 | <1 | <1 |
| B级 | 10 | 5 | 5 |
| C级 | 100 | 50 | 25 |
| D级 | 200 | 100 | 50 |
关键变化:2022版新增"连续在线监测"要求,A级区必须配置实时微生物监测系统。
4. 主流GMP法规的技术导向对比
4.1 监管逻辑差异
| 法规体系 | 核心逻辑 | 检查方式 | 缺陷管理 |
|---|---|---|---|
| FDA cGMP | 风险导向+科学判断 | 基于风险的检查(Risk-based) | 483观察项→警告信 |
| EU GMP | 质量风险管理(QRM) | 系统性检查+CCS评估 | 关键/主要/其他缺陷分级 |
| WHO GMP | 基础合规底线 | 条款符合性检查 | 严重/主要/一般缺陷 |
| 中国GMP | 条款导向+动态监管 | 飞行检查+定期认证 | 严重/主要/一般缺陷 |
4.2 文件体系详尽度对比
| 法规 | 通则字数 | 无菌附录字数 | 技术特点 |
|---|---|---|---|
| FDA cGMP | ~2万字 | ~7万字 | 最详尽,包含大量案例和指导 |
| EU GMP | ~2万字 | ~5万字(2022版) | 强调CCS和QRM,引入PUPSIT |
| WHO GMP | ~2.6万字 | ~1万字 | 均衡但深度不足 |
| 中国GMP(2010版) | ~0.7万字 | ~0.15万字 | 精简,2026版将大幅扩充 |
4.3 污染控制策略(CCS)的引入差异
| 法规 | CCS状态 | 实施要求 |
|---|---|---|
| EU GMP(2022版) | 强制执行 | 全设施范围实施,文件化策略 |
| FDA cGMP | 隐含要求 | 通过QRM体现 |
| WHO GMP | 建议性 | 无强制要求 |
| 中国GMP(2026版) | 拟强制 | 征求意见稿已引入 |
5. 工程设计与验证实践的关键差异
5.1 HVAC系统设计差异
| 设计参数 | A级(ISO 5) | B级(背景) | C级 | D级 |
|---|---|---|---|---|
| 换气次数 | 单向流0.36-0.54m/s | 40-60次/h | 25-40次/h | 15-25次/h |
| 压差梯度 | 相对B级≥10Pa | 相对C级≥10Pa | 相对D级≥10Pa | 相对非洁净区≥10Pa |
| 气流组织 | 垂直/水平单向流 | 非单向流(紊流) | 非单向流 | 非单向流 |
| 温湿度 | 20-24℃,45-60%RH | 同左 | 同左 | 18-26℃,≤65%RH |
5.2 验证策略差异
| 验证阶段 | ISO 14644 | GMP要求 |
|---|---|---|
| 设计确认(DQ) | 不要求 | 必须,包含URS追溯 |
| 安装确认(IQ) | 推荐 | 强制,设备校准文件化 |
| 运行确认(OQ) | 静态测试 | 静态+动态双状态测试 |
| 性能确认(PQ) | 可选 | 强制,至少3批次动态监测 |
| 再确认周期 | 12-24个月 | 6-12个月(A/B级) |
5.3 屏障技术应用要求
| 技术 | EU GMP(2022版) | FDA cGMP | 中国GMP |
|---|---|---|---|
| 隔离器(Isolator) | 强烈推荐,需论证不使用 | 推荐 | 推荐 |
| RABS | 允许,需CCS评估 | 允许 | 允许 |
| 传统层流罩 | 限制使用 | 允许 | 允许 |
6. 非无菌制剂与高风险操作的环境控制
6.1 非无菌药品环境要求差异
| 法规 | 洁净度要求 | 设计建议 |
|---|---|---|
| FDA | 无强制级别 | "如可能,按十万级(ISO 8)设计" |
| EU | 无强制级别 | 基于风险评估确定 |
| WHO | 建议D级背景 | 无具体规定 |
| 中国 | D级背景 | 明确要求 |
6.2 高风险操作(无菌灌装)的统一要求
| 配置模式 | 背景环境 | 操作区 | 风速要求 |
|---|---|---|---|
| B+A模式 | B级(ISO 7动态) | A级层流(ISO 5) | 0.45±20% m/s |
| 隔离器模式 | D级或C级背景 | A级(隔离器内) | 0.36-0.54 m/s |
7. 2026年法规演进趋势
7.1 全球标准融合趋势
| 趋势 | 具体表现 |
|---|---|
| CCS全面推广 | 中国GMP 2026版拟强制引入 |
| 双粒径监测 | 从A/B级扩展至C/D级 |
| 连续在线监测 | A级区强制要求 |
| 数据完整性 | 电子记录+审计追踪成为基本要求 |
7.2 中国GMP 2026版关键变化
条款数量:从189条扩充至235条
核心技术变化:
- 引入CCS污染控制策略
- 强制双粒径(0.5μm+5.0μm)监测
- 自净时间测试入法
- 气流流型测试升级要求
8. 工程实施建议
8.1 标准选择策略
| 项目类型 | 推荐标准 | 理由 |
|---|---|---|
| 出口欧美无菌药品 | EU GMP Annex 1 + ISO 14644 | 满足最严格监管要求 |
| 国内无菌药品 | 中国GMP(2026版) + ISO 14644 | 合规底线+国际接轨 |
| 非无菌药品 | ISO 14644 + 参考GMP | 成本优化+风险控制 |
| 电子/半导体 | ISO 14644 + SEMI标准 | 行业标准+特殊要求 |
8.2 合规路径优化
- 设计阶段:采用"就高不就低"原则,以EU GMP为设计基准
- 验证阶段:同步执行ISO 14644和GMP双标准验证
- 监测阶段:配置连续在线监测系统,满足未来法规要求
- 文件体系:建立CCS文件,提前布局2026版GMP合规

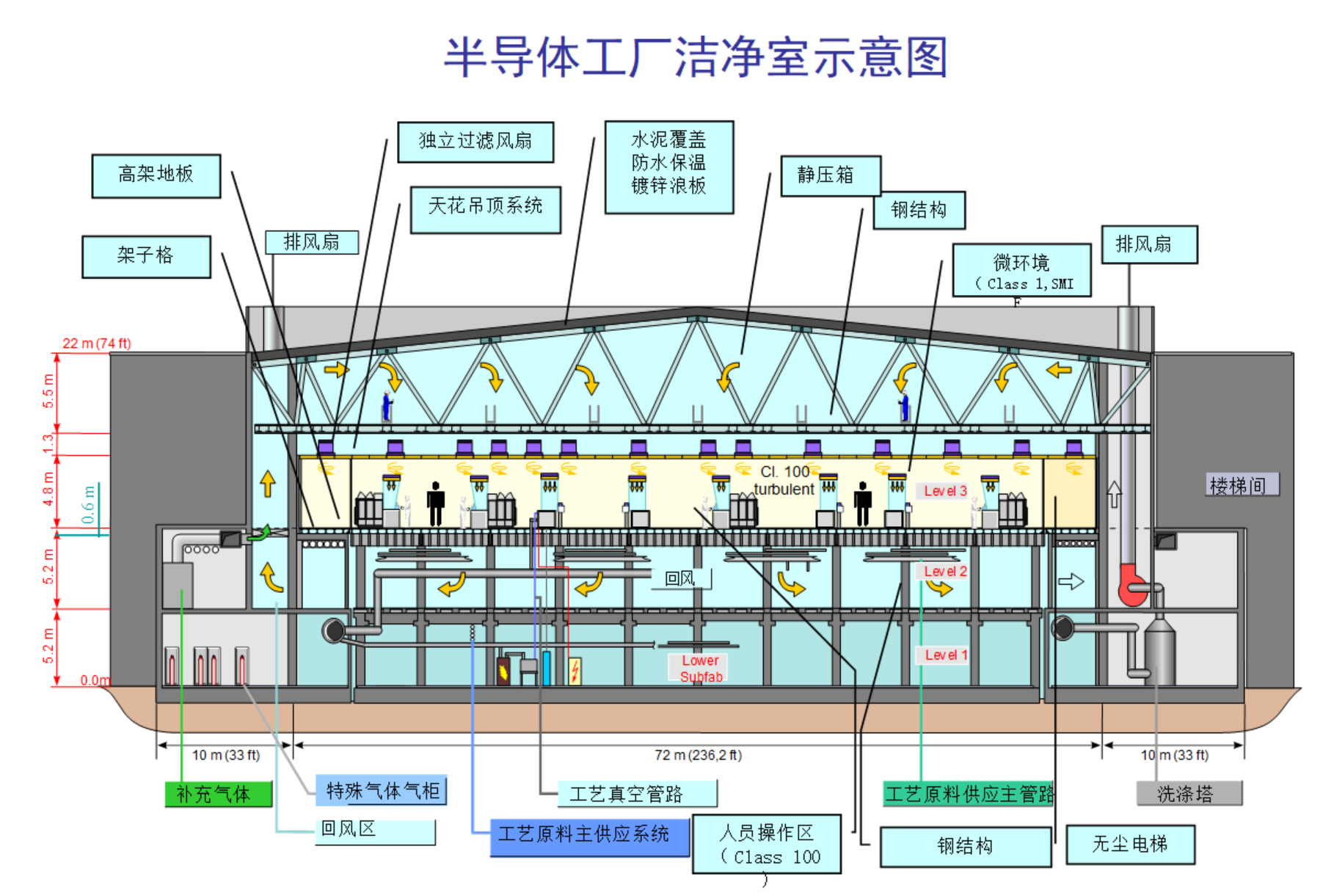

第二部分:洁净室空气处理过程图
01 洁净室空气处理的核心价值与行业背景
洁净室空气处理过程是现代高端制造与科研领域的“生命线系统”。在半导体制造、生物医药、精密电子、航空航天等对环境要求严苛的行业中,空气处理过程直接决定了产品质量、工艺稳定性乃至生产安全。
从行业视角看,空气处理过程图是洁净室设计的“语言”一一它通过流程化的逻辑,将新风引入、过滤净化、温湿调控、气流组织、压差管理、排放处理等环节串联成有机整体,既是对“洁净度”这一核心目标的具象化表达,也是系统调试、运维优化的根本依据。
02 洁净室空气处理的基本原理与设计依据

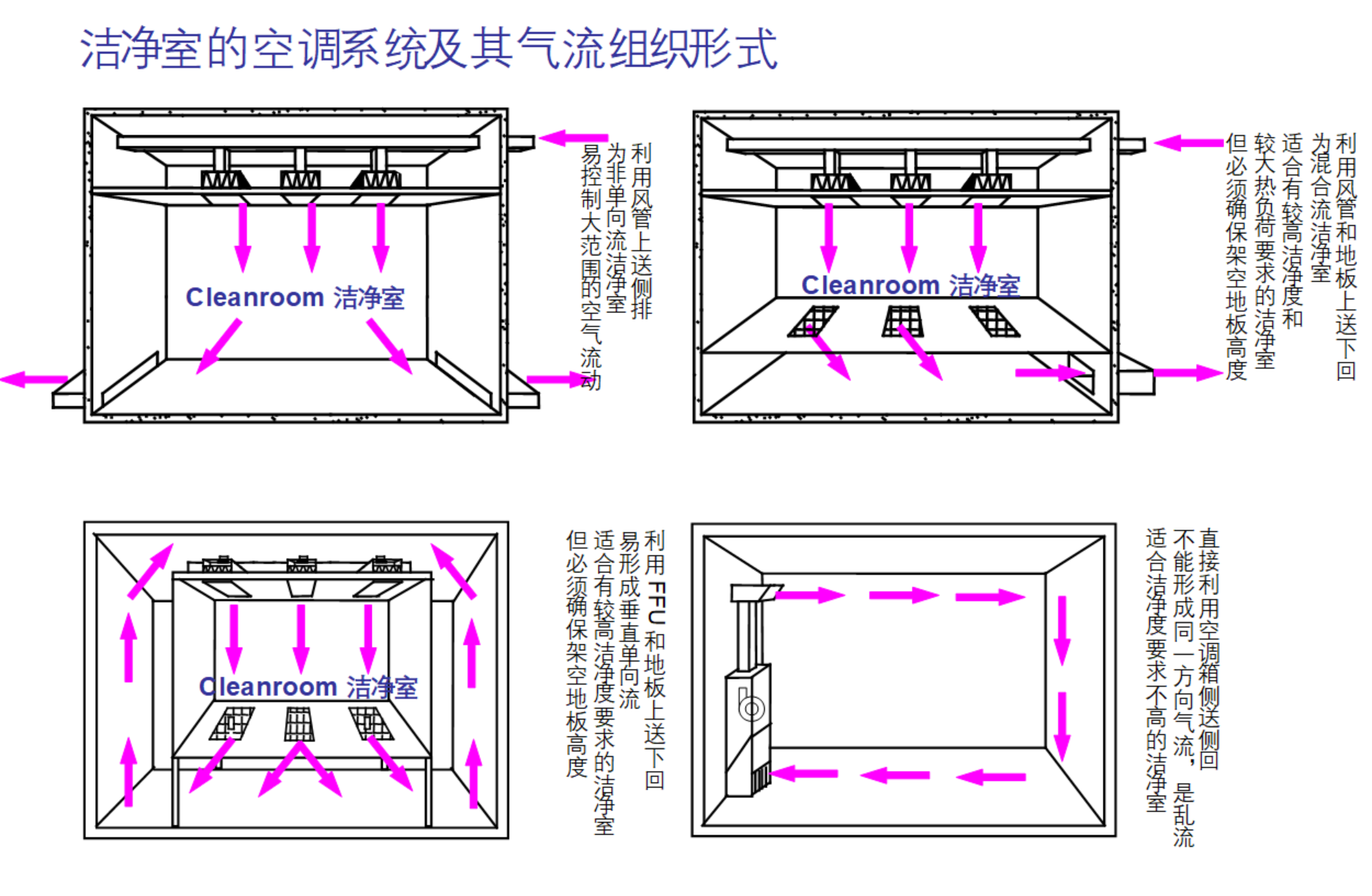

1洁净室的核心定义与空气处理目标
根据ISO14644标准,洁净室是指“空气中悬浮粒子浓度受控的空间,其建造和使用应减少空间内粒子引入、产生和滞留”。空气处理的核心目标,即通过物理与化学手段,实现对空气“三度一态”的精准控制:洁净度:控制≥0.1μm、≥0.5μm、≥5μm等关键粒径的悬浮粒子浓度,满足ISO 1~9级分级要求;温湿度:维持工艺所需的温度(如半导体光刻车间typically22±0.5℃)和相对湿度(如制药车间45%~60%RH),避免材料变形、静电或微生物滋生;压差:通过控制不同洁净区间的气压梯度(通常5~15Pa),防止低级别区域的污染空气倒灌;气流组织:通过单向流(层流)、非单向流(乱流)等气流模式,确保室内污染物有效排出。
2空气处理的基本原理与分类
空气处理过程本质上是“污染物去除”与“环境参数调节”的协同过程,核心原理可归纳为三类:
- 机械过滤:通过滤材的拦截、惯性碰撞、扩散、静电吸附等作用,去除空气中的悬浮粒子;
- 热湿交换:通过表冷器、加热器、加湿器等设备,调节空气的温度与湿度;
- 气流动力:通过风机、风阀、风管等组件,实现空气的输送、分配与循环。
根据洁净度等级与工艺需求,空气处理系统可分为三大类:
- 分散式系统:每个洁净区配置独立的净化空调机组(PAU),适用于高洁净度、独立控制需求场景(如半导体光刻区);
- 集中式系统:一台空气处理机组(AHU)服务多个洁净区,适用于大面积、多分区场景(如大型药厂);
- 混合式系统:集中处理新风+分散处理回风,兼顾能效与灵活性,为当前主流设计。
3空气处理过程图的设计依据
空气处理过程图的构建需以“工艺需求”为起点,综合以下因素:
- 洁净度等级:ISO5级(Class100)需采用三级过滤(初效+中效+高效),而ISO 8级(Class 100000)可简化至两级过滤;
- 工艺特性:生物制药需严格控制微生物(需配置灭菌装置),半导体需控制静电(需配备离子风机);
- 气候条件:高湿地区需强化除湿(如转轮除湿机),严寒地区需配置新风预热;
- 能效要求:通过热回收装置(如全热交换器)降低新风能耗,符合绿色制造趋势。
03 洁净室空气处理的核心设备与流程解析
空气处理过程图的核心是“设备串联”与“流程逻辑”。
1新风引入与预处理系统

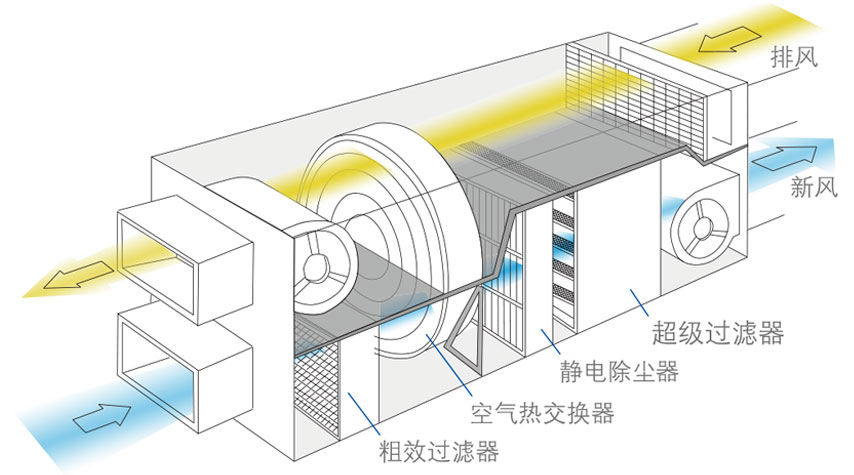

新风是洁净室空气的“源头”,其质量直接影响后续处理难度。新风引入系统需解决两大问题:新风量控制与粗效过滤。
1.1新风量确定原则 新风量需同时满足三个要求,取最大值: 人员需求:按每人每小时30~50m3新风计算(如制药车间GMP要求); 正压维持:补偿门窗缝隙泄漏(通常0.5~2次/h换气次数); 工艺排风:补偿工艺设备排风(如化学药液挥发需加大新风)。 以某3000m2半导体洁净室为例,人员新风量2000m3/h,正压新风量3000m3/h,工艺排风新风量4000m3/h,最终新风量取4000m3/h。
1.2新风预处理设备 新风需先经过预处理,去除大颗粒物与温湿度波动: 新风阀:采用电动对开多叶阀,根据CO2浓度(通常≤1000ppm)自动调节开度; 初效过滤器:G4级(对≥5μm粒子效率≥80%),安装在新风入口,保护后续设备; 新风预热/表冷:严寒地区配置加热盘管(防止冻结),湿热地区配置表冷器(预降温); 新风采风口:设置防雨百叶、防虫网,高度≥2.5m(避免地面尘土吸入)。

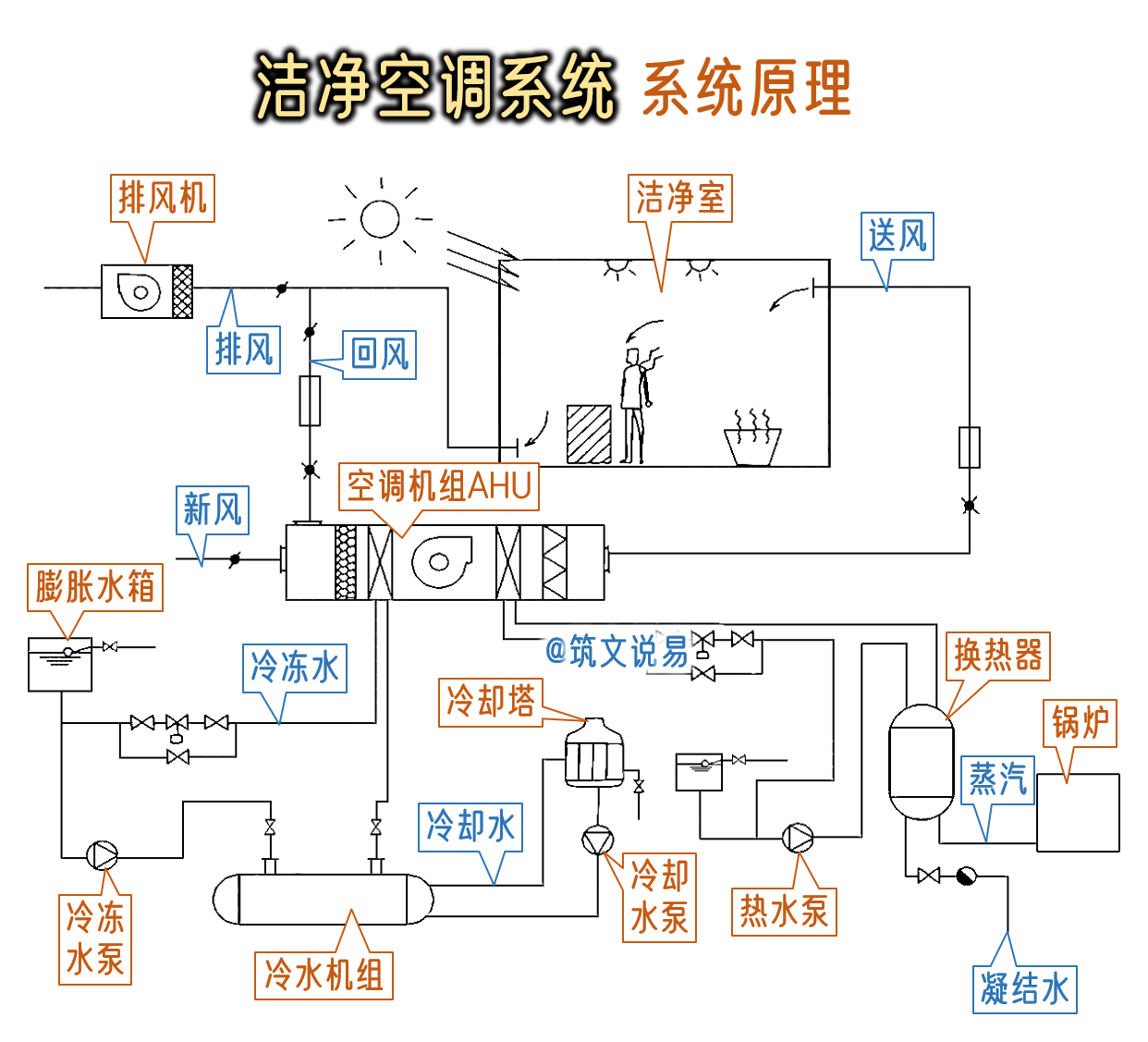

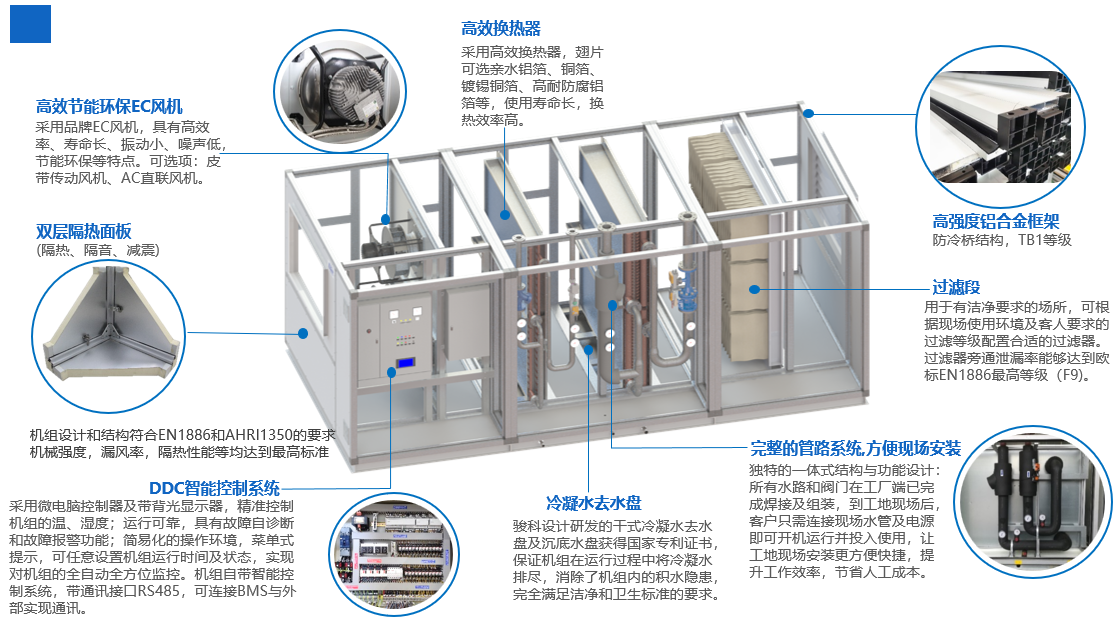

2空气处理机组(AHU/PAU)的核心功能
空气处理机组是空气处理的“心脏”,其内部模块的排列顺序直接影响处理效率。典型处理流程为:回风混合→过滤→热湿处理→风机送风。
2.1回风混合与回风处理 洁净室通常采用“新风+回风”混合模式,以降低能耗(回风比可达70%~90%): 回风阀:与新风阀联动,维持风量稳定; 回风过滤器:中效过滤器(F8级,对≥1μm粒子效率≥80%),防止回风携带污染物进入系统; CO2传感器:安装在回风管道,当浓度超标时自动加大新风量。 关键细节:生物洁净室需在回风管道安装消毒装置(如紫外线杀菌灯、中效过滤器),避免微生物滋生。

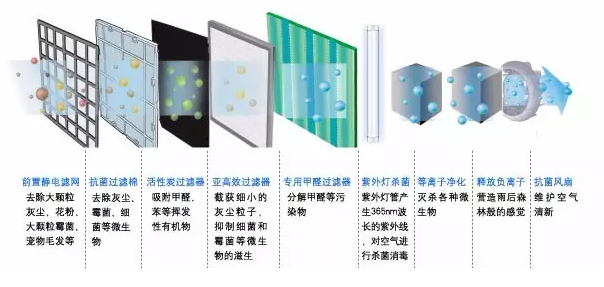

2.2多级过滤系统
| 级别 | 效率 | 应用位置 | 更换周期 |
|---|---|---|---|
| 超高效(U15/U17) | 对≥0.1μm粒子效率≥99.999% | 超洁净区(如半导体光刻) | 2~3年 |
技术要点:高效过滤器需安装在高效送风口内,密封方式采用“液槽密封”或“负压密封”,防止泄漏我曾见过某药厂因高效过滤器密封不严,导致灌装区粒子浓度超标3倍,教训深刻。
2.3热湿处理系统 热湿处理是维持温湿度稳定的关键,核心设备包括表冷器、加热器、加湿器: 表冷器(冷却盘管):通过冷冻水(7/12℃)降温除湿,夏季工况下,空气接触盘管后温度降至12~15℃,相对湿度降至90%~95%(需再热处理); 加热器:分为蒸汽加热(0.3~0.5MPa)和电加热(备用),冬季用于新风预热,夏季用于“再热”(避免过度除湿导致温度过低); 加湿器:常用类型有干蒸汽加湿(精度±2%RH)、电极加湿(适用于无蒸汽系统)、湿膜加湿(低湿度场景),制药车间需采用“纯蒸汽加湿”(避免微生物污染)。 控制逻辑:通过温湿度传感器(精度±0.5℃、±3%RH)实时监测,联动调节冷冻水阀、蒸汽阀开度,实现“温度湿度”解耦控制(避免相互干扰)。
2.4风机与风管系统 风机是空气输送的动力,风管是气流组织的“血管”,二者设计直接影响系统性能:风机选型:采用离心风机(低噪、高效),风量按系统总风量(1.1~1.2倍余量)选型,风压需考虑过滤器阻力(初效50Pa、中效250Pa、高效300Pa)、风管阻力(每米10~20Pa); 风管设计:采用镀锌钢板(厚度0.8~1.2mm),风速控制在主风管8~12m/s、支管6~8m/s(避免积尘),弯头采用“曲率半径≥1.5倍管径”的弧形弯头(减少阻力); 风阀配置:在支管安装对开多叶阀(调节风量),在风机出口安装止回阀(防止倒风),在过滤器前后安装压差表(监测堵塞情况)。
3气流组织与送风末端

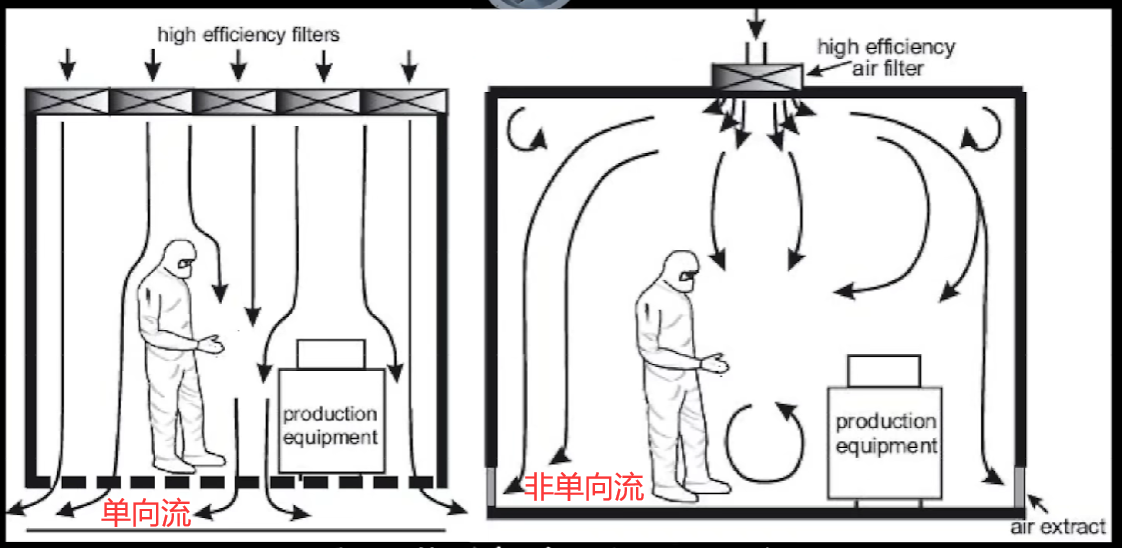

3.1气流组织模式 洁净室气流组织分为两大类: 单向流(层流): 特点:空气以“活塞式”流动,断面风速≥0.2m/s(ISO 5级),换气次数300~600次/h; 布局:送风墙(满布高效过滤器)、回风墙(满布回风口),适用于半导体光刻、无菌灌装等高洁净度场景; 注意事项:需避免障碍物(如设备、人员)阻挡气流,否则会形成“湍流区”导致粒子聚集。 非单向流(乱流): 特点:空气通过混合稀释降低污染物浓度,换气次数15~100次/h(ISO7~9级); 布局:顶送风(高效送风口+扩散板)+下回风(避免地面尘土飞扬),适用于一般电子组装、实验室; 注意事项:送风口需均匀布置(间距≤2m),避免气流短路(送风与回风距离≥4m)。
3.2送风末端装置 送风末端是“最后一道关口”,其性能直接影响洁净度: 高效送风口:由高效过滤器、静压箱、扩散板组成,需在安装前进行“扫描检漏”(用DOP气溶胶检测,泄漏率≤0.01%); 风机过滤器单元(FFU):自带风机的高效送风口,适用于分散式系统(如洁净工作台),具有“模块化、灵活性高”优点; 自净器:在局部污染区域(如设备周边)安装,通过循环过滤降低局部粒子浓度。
4排风与废气处理系统
4.1排风分类与控制 排风分为三类,需分别处理: A 有害排风:如化学溶剂挥发、酸碱废气,需通过“吸附塔(活性炭)+洗涤塔”处理,达标后排放; B 一般排风:如办公室、休息区,直接排至室外; D 危险排风:如有毒、易燃气体,需配置“防爆风机+阻火器”,并接入应急处理系统。
4.2排风与压差控制 排风系统需与正压控制系统联动:当排风风机启动时,新风阀自动开大,维持室内正压;排风风机停止时,新风阀自动关小,避免正压过高导致门窗变形。
04 洁净室空气处理过程图的参数控制与监测
| 参数类型 | 控制目标 | 传感器类型 | 安装位置 | 控制逻辑 |
|---|---|---|---|---|
| 洁净度 | ISO5级:≥0.5μm粒子≤3520个/m³ | 粒子计数器(激光散射法) | 洁净区中心、回风口 | 超标时报警,联动增大新风量、更换过滤器 |
| 温度 | 22±0.5℃ | PT100铂电阻 | 回风管道 | 调节冷冻水阀/蒸汽阀开度 |
| 湿度 | 45±5%RH | 电容式湿度传感器 | 回风管道 | 调节加湿阀/表冷器开度 |
| 压差 | 相邻区间5~15Pa | 压差传感器(微压差计) | 洁净区与非洁净区之间 | 调节回风阀/新风阀开度 |
| 风量 | 按设计值±10% | 风量计(皮托管式) | 风管主管 | 调节风机变频器频率 |
技术要点:传感器需定期校准(粒子计数器每6个月,温湿度传感器每3个月),确保数据准确性。
2自动控制系统(BAS)的功能
建筑自动化系统(BAS)是空气处理的“大脑”,其核心功能包括:
- 数据采集:实时监测各参数,生成趋势曲线(如24小时温湿度变化);
- 逻辑控制:根据预设程序(如“夜间模式”:降低新风量、关闭部分风机)实现节能运行;
- 故障报警:当过滤器压差超限(初效≥500Pa、中效≥400Pa)、风机故障时,声光报警并联动备用设备;
- 远程控制:通过手机APP或中控台调整参数,支持“一键切换”模式(如生产模式/消毒模式)。
案例分享:某半导体厂通过BAS的“预测性维护”功能,根据高效过滤器压差上升趋势,提前1个月更换,避免了因过滤器堵塞导致的风量不足停产事故。
3消毒与微生物控制
生物洁净室(如制药、医院)需严格控制微生物浓度,常见消毒方式包括:
- 甲醛熏蒸:适用于全面消毒(浓度1~2ml/m3,密闭24小时),但残留需彻底清除;
- 臭氧消毒:通过臭氧发生器(浓度≥20ppm)消毒1~2小时,无残留,但对材料有腐蚀性;
- 紫外线杀菌:安装在风管内(剂量≥30μW s/cm2),适用于表面消毒,需避免直射人体;
- VHP(过氧化氢蒸汽):适用于局部消毒(浓度≥200ppm),高效无残留,为当前主流方式。
05 洁净室空气处理过程的优化与案例分析

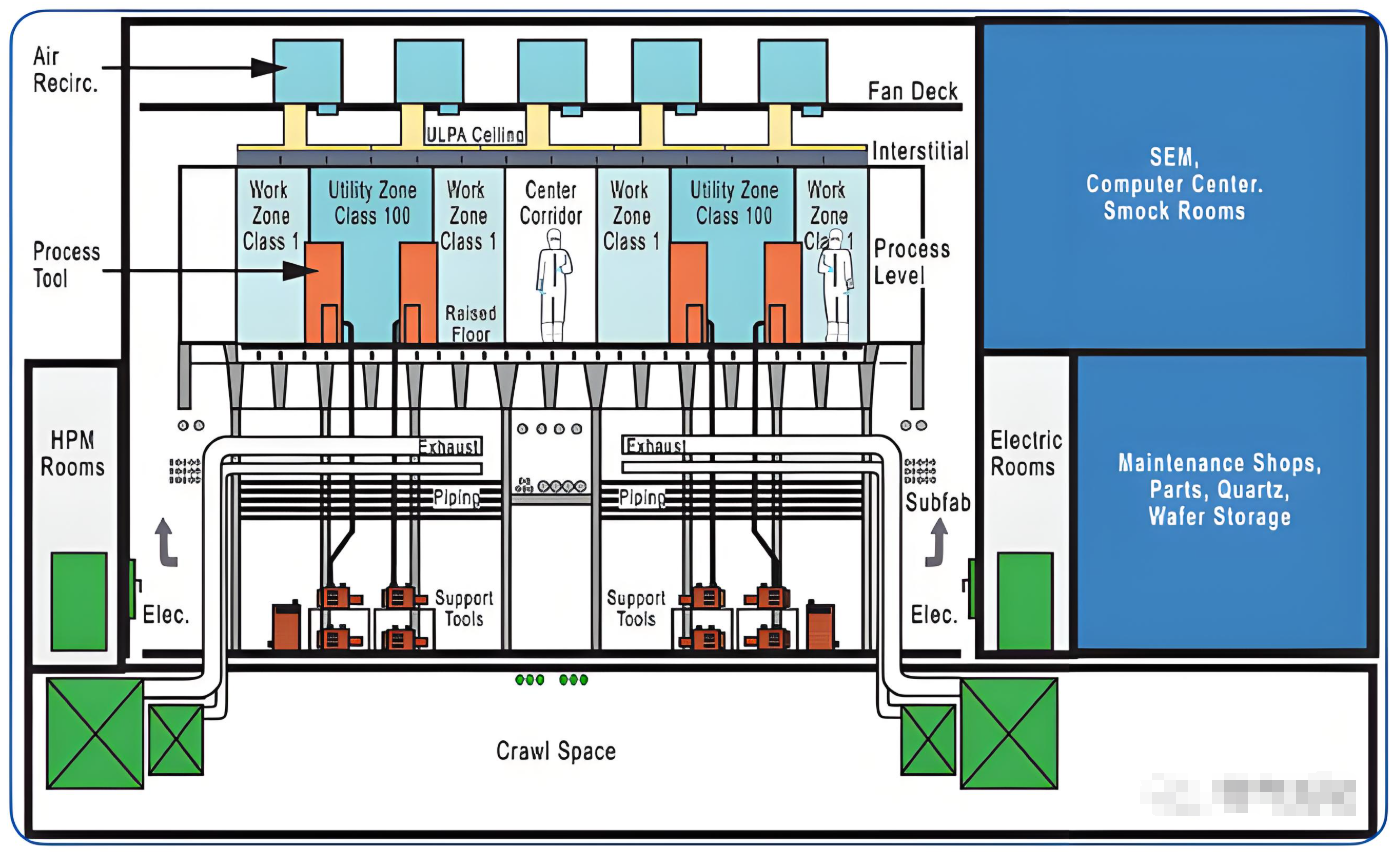

1案例一:某半导体厂洁净室节能改造
背景:某8英寸晶圆厂洁净室(ISO 5级)年电费占生产成本30%,主要能耗集中在风机与制冷系统。
问题诊断:通过BAS数据分析发现: 风机长期工频运行,实际风量较设计值高20%; 新风比30%(远超最低10%要求),制冷负荷过大; 表冷器与加热器同时工作(“冷热抵消”),能源浪费严重。
优化方案:
- 1.风机变频改造:根据压差传感器数据,将风机频率从50Hz降至35Hz,风量匹配需求,节能40%;
- 2.新风量优化:安装CO2传感器,当回风CO2<800ppm时,新风比降至10%,减少制冷负荷; 在右侧编辑区输入内容
- 3.热回收升级:在新风与排风间安装全热交换器(效率≥70%),回收排风冷量,预冷新风,节能 25%。
效果:年节电120万度,减少碳排放720吨,洁净度稳定达标。

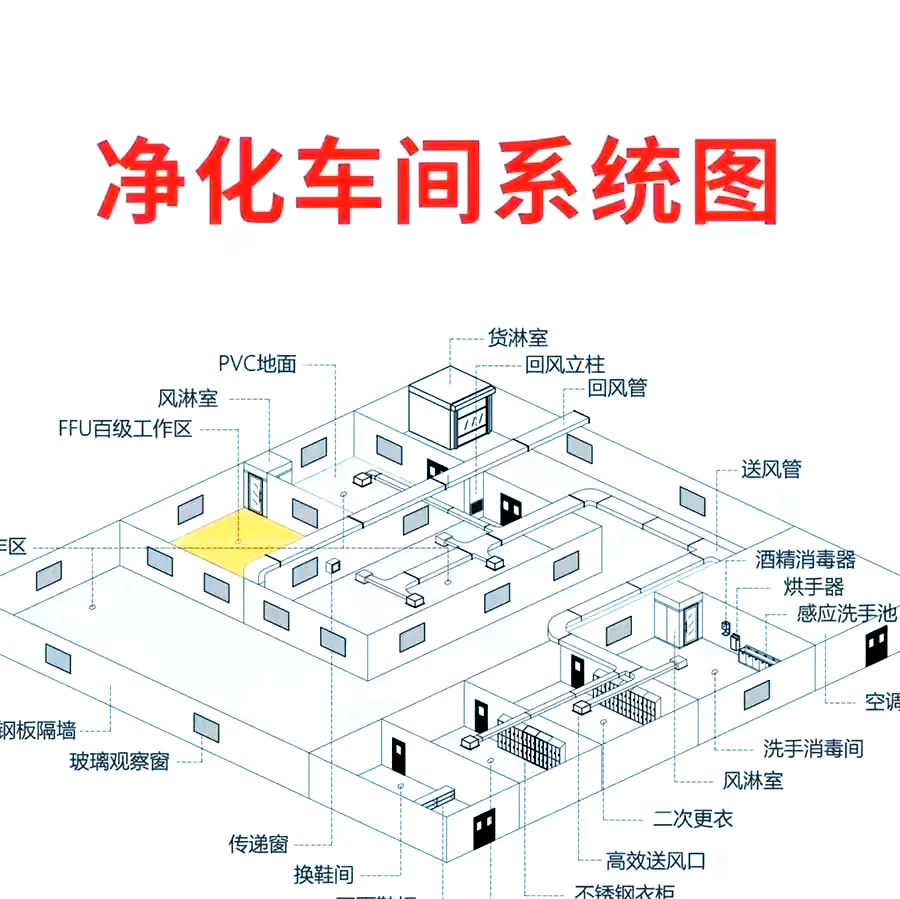

2案例二:某生物制药厂洁净室微生物超标整改
背景:某无菌灌装车间(ISO5级)多次出现微生物检测超标(沉降菌>10CFU/皿),影响产品放行。
问题排查:通过“流程反向追溯”发现: 回风中效过滤器压差正常(300Pa),但送风高效过滤器下游粒子浓度突然升高; 风管保温层有冷凝水(夏季室内湿度60%,风管温度15C,低于露点温度); 操作人员更衣流程不规范(带入纤维粒子)。
整改措施:
- 1.高效过滤器检漏:用DOP气溶胶检测发现送风口密封老化,更换后粒子浓度下降50%;
- 2.风管保温改造:采用“防结露”橡塑保温(厚度≥50mm),消除冷凝水;
- 3.人员培训:引入“气闸室+风淋室”双更衣流程,粒子浓度下降80%。
效果:连续6个月微生物检测达标,产品一次合格率提升至99.5%。
06 洁净室空气处理过程图的未来发展趋势
随着“智能制造”与“绿色制造”的推进,洁净室空气处理过程图正朝着“智能化、节能化、柔性化”方向演进。
1智能化: AI与数字孪生的应用
- AI预测性维护:通过机器学习分析历史数据(如过滤器压差、风机电流),提前72小时预测故障(如轴承磨损、皮带松动),实现“零停机”维护;
- 数字孪生:构建虚拟洁净室模型,实时映射物理系统状态,模拟不同工况(如温湿度波动、人员活动)对洁净度的影响,优化控制策略;
- 物联网(IoT)监测:在送风口安装微型粒子传感器(<5cm3),实现“每点监测”,精准定位污染源。
2节能化:低碳技术的融合
- 低阻力设计:采用“超细玻璃纤维”高效过滤器(阻力降低30%),减少风机能耗。
- 可再生能源:光伏发电驱动风机,地源热泵提供冷冻水,实现“零碳”运行;
- 自然冷源利用:在冬季采用“蒸发冷却+间接蒸发冷却”技术,减少机械制冷能耗(某数据中心洁净室节能达35%);
3柔性化:模块化与可重构设计
- 可变气流组织:通过“智能风阀+FFU”组合,实现“单向流→非单向流”模式切换,满足多工艺共用需求;
- 模块化AHU:将处理模块(过滤、加热、加湿)设计为“即插即用”单元,快速适应工艺变更(如产品升级需提高洁净度);
- 移动洁净室:采用“软质围挡+FFU”结构,适用于临时性高洁净度场景(如应急医疗手术)。
