第一章 编制说明
1.1 项目概况
本项目为苏州地区既有住宅建筑外墙改造工程，针对2005年前后建造的住宅建筑（EPS/XPS薄抹灰外保温+防水砂浆+涂料饰面），采用装饰保温一体板直接安装于原有外墙系统之上的技术路线。不铲除原有保温层、防水砂浆及涂料层，通过界面增强、粘结+机械锚固复合固定方式实现新旧系统可靠连接，同步解决防水、节能、防火及装饰功能需求。
本方案同步纳入飘窗节点防水专项维修方案，采用"外防、内断、中排、面弹"八字方针进行系统性治理，确保飘窗部位与一体板系统同步达到≥25年防水设计工作年限。

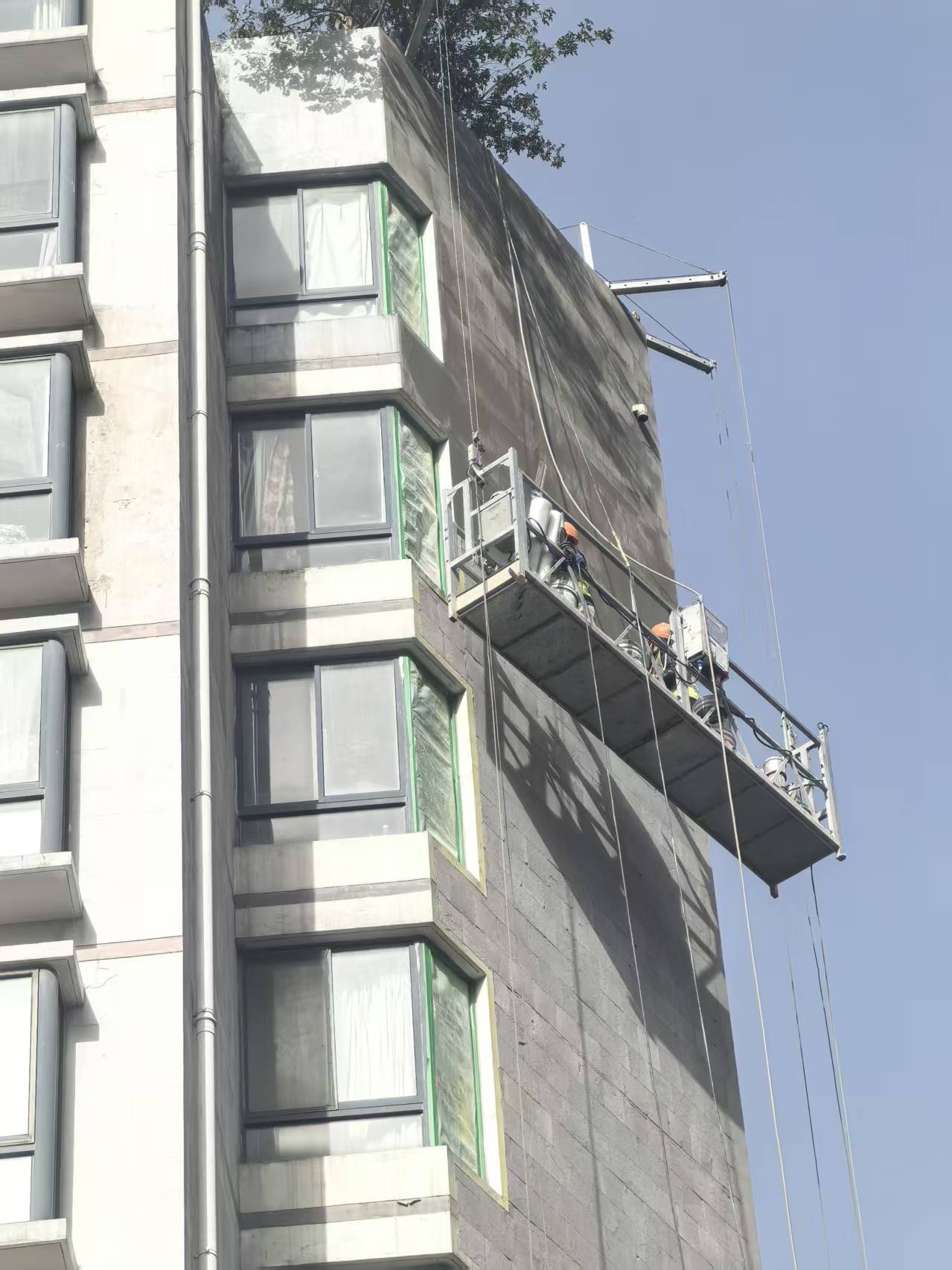

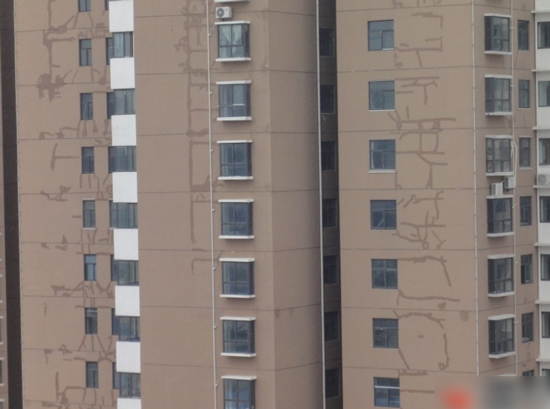

原外墙现状示意图
1.2 编制依据
1.2.1 国家强制性工程建设规范（全文强制）
| 序号 | 标准编号 | 标准名称 | 实施日期 | 关键条文 |
|---|---|---|---|---|
| 1 | GB 55030-2022 | 建筑与市政工程防水通用规范 | 2023.04.01 | 第4.1.1条：外墙防水设计工作年限≥25年 |
| 2 | GB 55015-2021 | 建筑节能与可再生能源利用通用规范 | 2022.04.01 | 第3.1.1条：围护结构热工性能 |
| 3 | GB 55036-2022 | 消防设施通用规范 | 2023.06.01 | 建筑外墙保温材料燃烧性能要求 |
| 4 | GB 55037-2022 | 建筑立面装修技术规范 | 2023.06.01 | 外墙饰面板安装安全、防水密封 |
| 5 | GB 55002-2021 | 建筑与市政工程抗震通用规范 | 2022.01.01 | 非结构构件抗震设计 |
1.5 核心差异定位
本项目最大的特殊性在于不铲除原有保温层、防水砂浆及涂料层，直接在旧系统上安装新系统。这一前提决定了技术选型必须满足"轻量化、低扰动、高兼容"三大约束。
| 对比维度 | 传统薄抹灰系统（铲除重做） | 装饰保温一体板（直接安装） | 优势倍率 |
|---|---|---|---|
| 基层处理要求 | 必须铲除至坚实基层，工作量大 | 仅需清洁+界面增强，保留原系统 | 工序减少60% |
| 施工工期（1000㎡） | 40~50天 | 25~30天 | 缩短40%~50% |
| 建筑垃圾产生量 | 50~80吨/千㎡ | ≈2吨/千㎡ | 减少97% |
| 综合单价 | 320~400元/㎡ | 260~320元/㎡ | 节省15%~20% |
第二章 装饰保温一体板应用优势
2.1 针对2005年前后建筑缺陷的"对症修复"优势
2.1.1 对旧系统缺陷的"覆盖式修复"能力
| 旧系统缺陷 | 一体板的修复机制 | 效果 |
|---|---|---|
| 抹面层开裂、网格布断裂 | 新增一体板面板作为刚性防护面层 | 彻底隔绝雨水侵入旧裂缝 |
| 保温层粘结面积不足 | 一体板通过锚栓将荷载传递至基层墙体 | 绕开旧系统薄弱环节 |
| 涂料层粉化、起皮 | 环氧基界面剂渗透固化+网格布增强 | 变"软弱层"为"过渡层" |
| 热桥效应严重 | 新增30mm A级岩棉芯材覆盖全墙面 | K值从≈1.2降至≤0.5 |
2.2 技术性能优势
2.2.1 安全可靠性
| 性能指标 | 一体板系统表现 | 依据/说明 |
|---|---|---|
| 抗风压性能 | ≥3.0 kPa | 苏州角部风吸力设计值≈1.5 kPa |
| 系统自重 | ≤20 kg/㎡ | 仅为干挂石材的1/5~1/6 |
| 锚固冗余度 | 锚栓承担≥70%荷载 | 双重保险 |
第四章 系统构造设计
4.1 构造层次（自内向外）
⑥ 装饰保温一体板面层 → 饰面层：氟碳漆/真石漆/水包砂 → 面板：无机树脂板/硅酸钙板（厚度≥6mm，A级不燃） → 保温芯材：A级竖丝岩棉带（容重≥140kg/m³） ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ⑤ 机械锚固件：断桥尼龙+304不锈钢螺钉，≥9个/㎡ ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ④ 粘结砂浆层：C2级柔性聚合物水泥，面积率≥60% ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ③ 防水透气层：聚合物水泥防水砂浆（I型），厚1.5~2.0mm ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ② 界面增强层：环氧基界面剂+160g/㎡网格布 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ① 原构造层（保留）：原涂料→防水砂浆→保温层→基层墙体

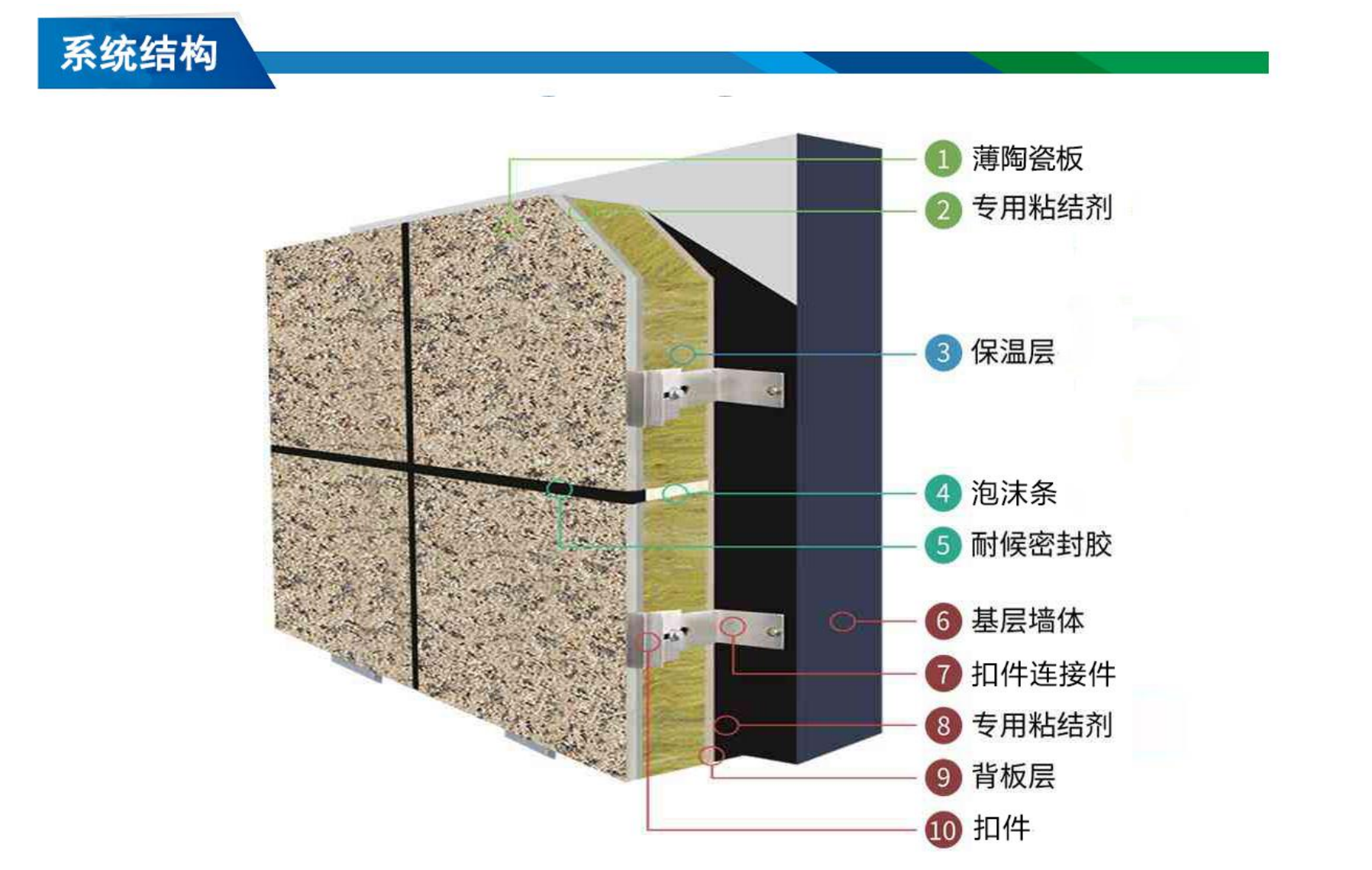

装饰保温一体板系统构造层次示意图
第六章 飘窗节点防水专项维修方案
6.1 概述
飘窗是2005年前后建筑外墙渗水的最高发部位，其渗水具有"多源进水、窜水隐蔽、反复难愈"的特征。单一堵漏无法根治，必须采用系统性治理策略。

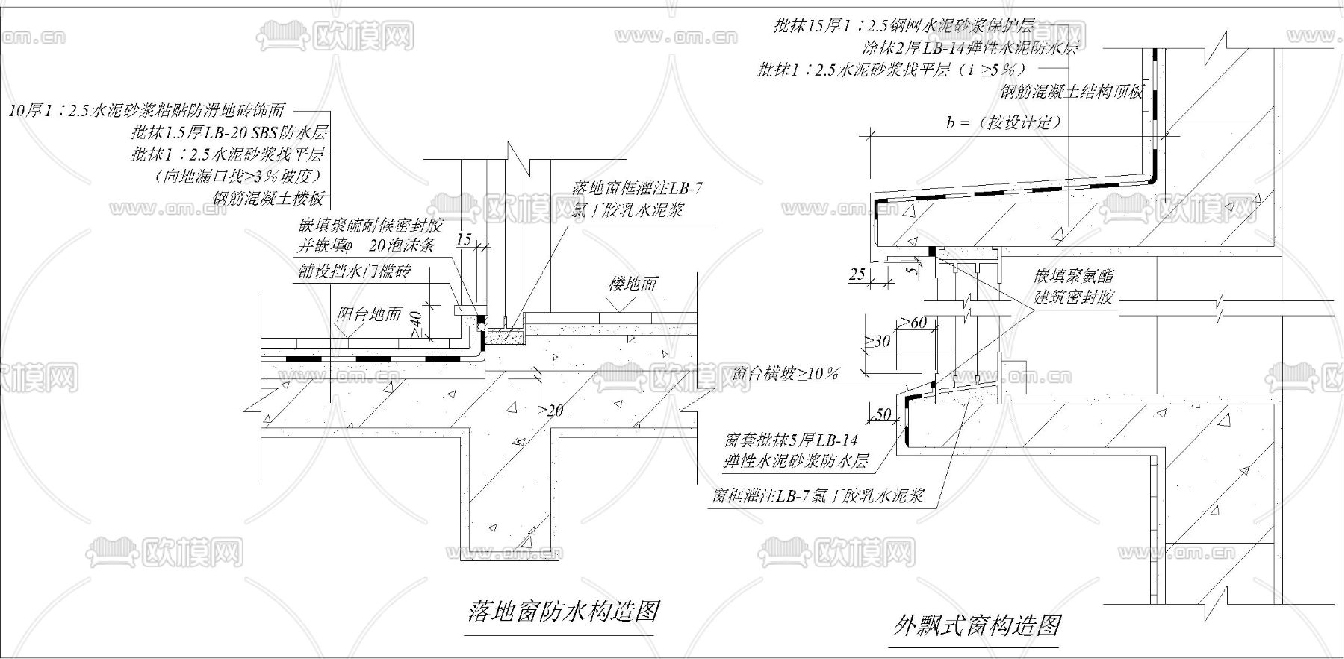

飘窗节点防水构造示意图
6.2 总体策略："外防、内断、中排、面弹"八字方针
| 策略 | 含义 | 对应措施 |
|---|---|---|
| 外防 | 外部多道防水密封 | 窗框密封翻新+顶板重做防水+保温收口重建 |
| 内断 | 切断内部渗水通道 | 冷缝注浆+背水面防潮涂层 |
| 中排 | 设置导排水构造 | 滴水线+导水槽+排水孔疏通 |
| 面弹 | 饰面适应变形 | 高弹性涂料+柔性腻子 |
6.6 C类维修：侧板/底板保温收口重建+冷缝注浆
6.6.2 施工冷缝高压注浆（"内断"策略核心）
注浆目的是在冷缝内部形成连续的止水帷幕，从根本上切断渗水路径。

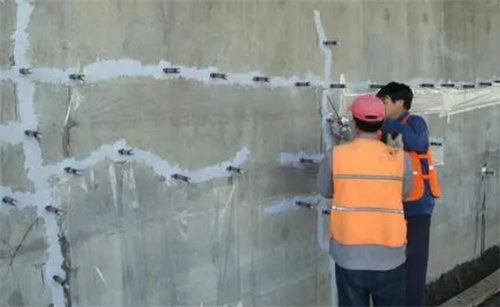

冷缝高压注浆施工示意图
| 项目 | 要求 | 依据 |
|---|---|---|
| 注浆材料 | 亲水性聚氨酯注浆液 | JC/T 2037-2010 |
| 遇水膨胀率 | ≥200% | — |
| 注浆设备 | 高压注浆机（最大压力≥1.0 MPa） | — |
第七章 关键技术措施
7.4 粘结+锚固复合固定
| 要素 | 技术要求 |
|---|---|
| 粘结方式 | 条点框粘法，周边50mm宽胶条+中部6~8个胶饼 |
| 粘结面积率 | ≥60% |
| 锚栓数量 | 标准区≥9个/㎡；角部/檐口/飘窗四周≥12个/㎡ |
| 锚栓抗拉承载力 | 单个≥0.6kN（设计值） |

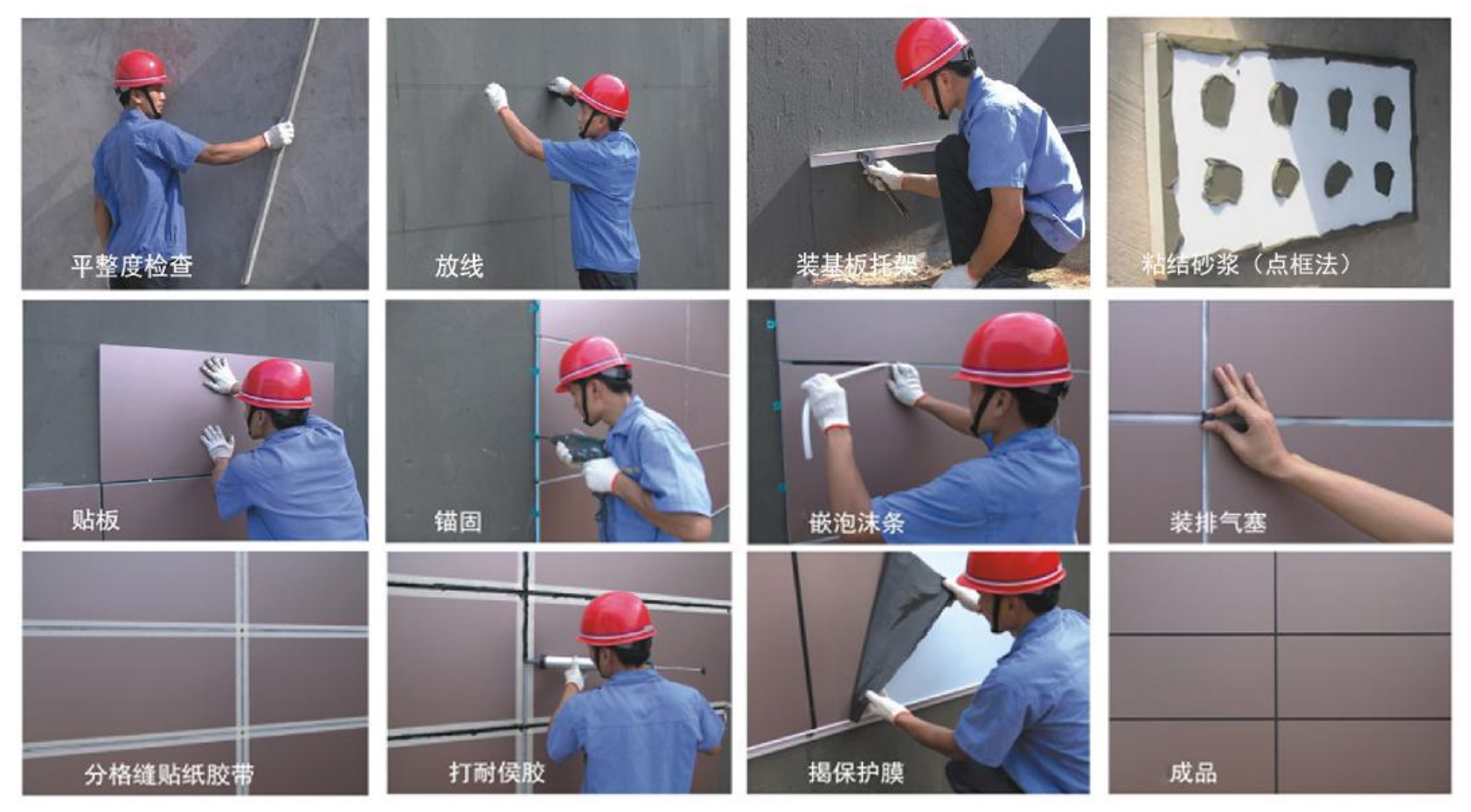

一体板安装施工实景
第九章 质量验收
9.2 竣工验收标准
| 验收项 | 国标要求 | 内控标准 | 检测方法 |
|---|---|---|---|
| 旧基层拉拔强度 | ≥0.10 MPa | ≥0.12 MPa | 现场拉拔 |
| 粘结面积率 | ≥40% | ≥60% | 揭板/红外 |
| 锚栓抗拉承载力 | ≥0.30 kN | ≥0.60 kN | 现场拉拔 |
| 淋水试验 | 2h | 4h | 重点节点+飘窗 |
第十二章 实施建议
12.1 关键控制点
- 先检测、后决策： 委托CMA资质第三方全面检测。
- 飘窗先行： 飘窗专项维修必须在一体板安装之前完成。
- 样板先行： ≥10㎡实体样板验证通过后方可推广。
- 质保承诺： ≥10年质量保证书+IDI保险。
